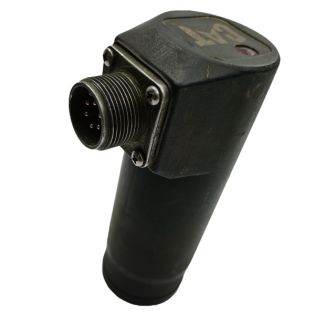

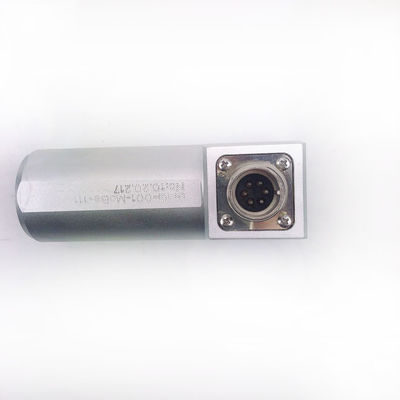

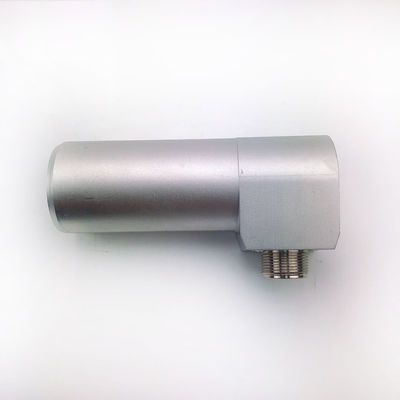

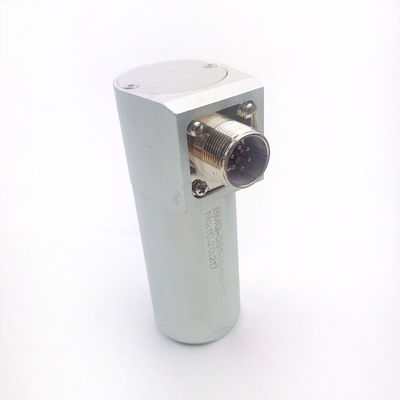

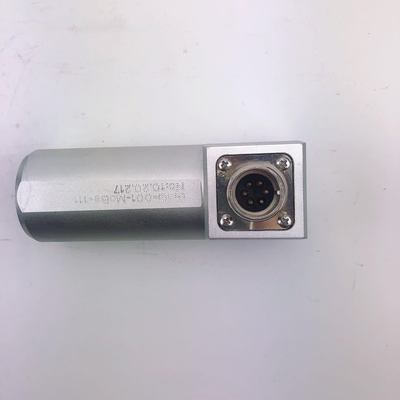

أجزاء احتياطية للطاقة 369-4794 جهاز استشعار المستوى 3694794 مقياس المستوى لـ AP655F / AP355 PAVER

1نظرة عامة على النظام
على أجهزة الرصيف AP655F ، نظام تسوية المواد الذي يمثله P / N 369-4794 هو نظام استشعار بالموجات فوق الصوتية بدون اتصال.مهمتها الأساسية هي الحفاظ تلقائيًا على ارتفاع ثابت من كومة المواد (مزيج الأسفلت) أمام الشريط، وهو عامل حاسم لضمان سلاسة الرصيف وجودته.
الوظيفة الأساسية:لمراقبة باستمرار ارتفاع المواد أمام السجادة واستخدام نظام التحكم الإلكتروني لتنظيم سرعة النقل (المغذيات) والشفرات (شفرات) تلقائيًا، لتحقيق التحكم في الحلقة المغلقة من "زيادة تغذية المواد عند انخفاض، وتقليل تغذية عند ارتفاع".
الهدف النهائي: ضمان إمدادات متواصلة ومتساوية ومستمرة من المواد. وهذا يمنع عيوب الرصيف مثل التمزق، التجويف، الارتطام،أو فصل المواد الناجم عن تقلبات حجم الموادكما أنه يقلل بشكل كبير من عبء عمل المشغل.

2المكونات الرئيسية
في حين أن هذا الرقم الخاص بالجزء قد يشير إلى أحد هذه المكونات ، فإن النظام بأكمله يتضمن عادة:

• أجهزة الاستشعار بالموجات فوق الصوتية: هذه هي "عيون" النظام. عادة ما يتم تركيب واحدة على كل جانب ، فوق الجزء الأمامي من القماش ، مشيرة إلى أسفل كومة المواد.إنهم يُبعثون باستمرار موجات بالموجات فوق الصوتية ويستقبلون الصدى، حساب المسافة إلى الجزء العلوي من كومة على أساس الفرق الزمني.
• وحدة التحكم / جهاز التحكم: هذا هو "الدماغ" للنظام. فإنه يستقبل الإشارات من أجهزة الاستشعار بالموجات فوق الصوتية ويقارنها بقيمة ارتفاع المواد المطلوبة التي حددها المشغل مسبقًا.ثم يحسب إشارة أمر بناء على أي انحراف.
• واجهة المشغل: الحمولة على لوحة التحكم في محطة المشغل.يستخدمها المشغل لتشغيل التحكم التلقائي ON / OFF وتعيين ارتفاع المواد المطلوبة (غالبا ما يتم التعبير عنها كنسبة مئوية من ارتفاع بوابات المواد، على سبيل المثال، وضعت بين 60٪ و 80٪).
• أجهزة التشغيل: هذه هي "الأيدي والأقدام" للنظام.يتم إرسال الأوامر من وحدة التحكم عبر الدوائر الكهربائية إلى الصمامات الكهربائية النسبية التي تتحكم في المحركات الهيدروليكية للمحمولات والحوافمن خلال تغيير التيار، يضبط النظام بدقة التدفق الهيدروليكي، وبالتالي يختلف بشكل لا نهائي سرعة تغذية المواد وتوزيعها.

3كيف يعمل: العملية

1. القياس: أجهزة الاستشعار بالموجات فوق الصوتية اليسرى واليمنى تقيس باستمرار المسافة إلى سطح المادة.
2. المقارنة: تقوم وحدة التحكم بمقارنة المسافة الفعلية المقاسة مع المسافة المثالية التي تم تعيينها مسبقًا من قبل المشغل (التي تمثل الارتفاع المثالي للمادة).
3. الحساب: إذا كان مستوى المواد منخفضًا جدًا (القيمة الفعلية > القيمة المحددة مسبقًا) ، يحسب جهاز التحكم الحاجة إلى زيادة سرعة التغذية. إذا كان المستوى مرتفعًا جدًا (القيمة الفعلية < القيمة المحددة مسبقًا) ،يحسب الحاجة إلى تقليل سرعة التغذية.
4. التنفيذ: تقوم وحدة التحكم بإرسال إشارة كهربائية إلى الصمامات الكهربائية الهيدروليكية ، وتعديل سرعة الناقلات والمحركات لتغيير معدل تغذية المواد.
5. ردود الفعل: يؤدي التغيير في معدل التغذية إلى تغيير ارتفاع المادة. يكتشف المستشعرات هذا التغيير الجديد ، وتتكرر الدورة. هذه العملية المستمرة المغلقة تحتفظ بالتوازن الديناميكي.

4السمات الرئيسية والمزايا

• قياس بدون اتصال: تكنولوجيا الموجات فوق الصوتية موثوقة وخالية من الصيانة ، غير متأثرة بدرجة حرارة المادة أو اللزوجة أو اللون.
• التحكم التلقائي: يقلل بشكل كبير من عبء عمل المشغل ، مما يسمح لهم بالتركيز على اتجاه رحلة المرور والتشغيل العام.
• تحسين جودة الرصيف: إن الرأس المادي المستمر هو المتطلب الأساسي لضمان سلاسة الرصيف وكثافته وتكافؤه.
• انخفاض نفايات المواد والإجهاد الميكانيكي: يمنع الارتداء المفرط على شفرات الشفرة والشفرة الناجمة عن الحمل الزائد ، ويتجنب التوقف وتبريد الشفرة بسبب نقص المواد.
• التحكم المستقل اليسار/اليمين: مستويات المواد اليسار واليمين عادة ما يتم استشعارها والتحكم بها بشكل مستقل.مما يسمح للنظام بالتعامل مع الحالات غير المتماثلة مثل أن ينفذ المواد من جانب واحد.

5اعتبارات مهمة

• المعايرة: يجب تثبيت أجهزة الاستشعار ومعايرتها بشكل صحيح لضمان دقة القياس.
• التداخل البيئي: الطقس القاسي (مثل الأمطار الغزيرة، الضباب الكثيف) أو اضطرابات الهواء القوية (مثل الرياح القوية) يمكن أن تسبب من الناحية النظرية تدخلات طفيفة في إشارات الموجات فوق الصوتية.على الرغم من في الممارسة، عادة ما يكون التأثير ضئيلًا أثناء عمليات الرصف القياسية.
• الصيانة: حافظ على نظافة أجهزة الاستشعار وخالية من الحطام مثل الطين أو الأسفلت لضمان التشغيل السليم.

باختصار، نظام تسوية المواد الذي يمثله P/N 369-4794-00 لجهاز AP655F هو نظام تحكم ذكي ذو صوت فائق متكامل للغاية.إنه مكون أساسي للمصفوفات الحديثة عالية الأداء، وتحويل "التشغيل التقليدي القائم على الخبرة" إلى "تحكم دقيق آلي".
