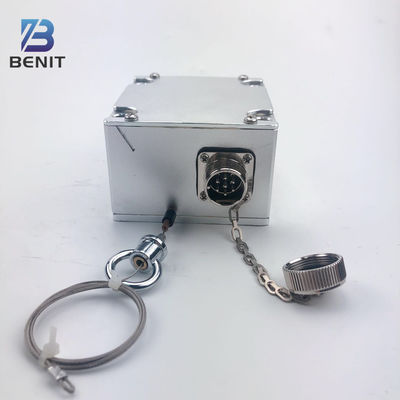

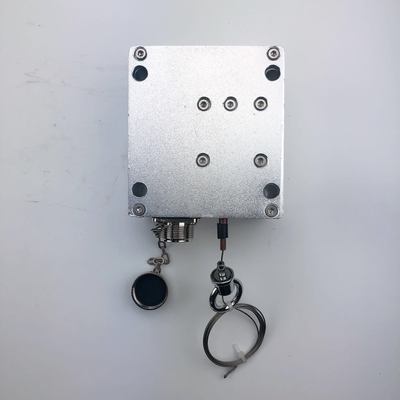

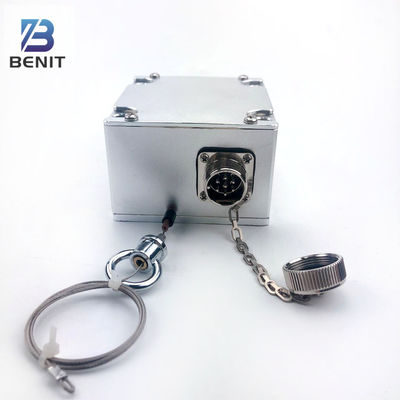

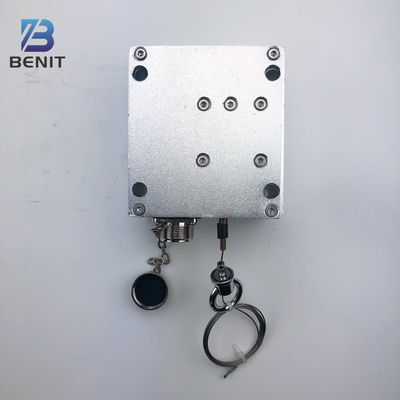

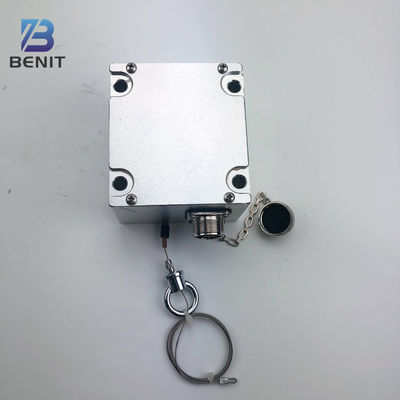

جهاز استشعار طحن الطرق (2137341/161455) 04-20-30070) جهاز تحكم سلسلة

1الوظيفة والغرض

وظيفتها الأساسية هي مراقبة ارتفاع مرجعية وإرسال إشارات إلى جهاز التحكم الرئيسي لضبط عمق طبل الطحن تلقائيًا ،التأكد من أن سطح الطريق يحقق السلاسة أو المنحدر المحدد مسبقاً.

استشعار الارتفاع: يعمل جهاز الاستشعار عن طريق اكتشاف مرجع خارجي. يمكن أن يكون هذا المرجع خط سلك مشدود ، أو حافة ثابتة ، أو سطح طريق غير مطحون موجود.

إرسال الإشارة: يحول المستشعر داخلياً التغيرات الميكانيكية في الموقف أو التغيرات في المسافة إلى إشارات كهربائية.

التحكم في العمق: يتلقى جهاز التحكم الرئيسي إشارات جهاز الاستشعار ويقارنها بالقيمة المطلوبة للعمق أو الميل التي يحددها المشغل.ثم يرسل المراقب أوامر لضبط مسار طلاء أو طبل الطحن أسطوانات هيدروليكية، لتحقيق ضبط دقيق لعمق الطحن لضمان سطح طحن ناعم للغاية.

2الأنواع والعمليات

اعتماداً على نوع المرجع الذي يكتشفه، هذا المستشعر يأتي عادةً في شكلين،والاسم "تحكم السلسلة" يشير بقوة أنه تم تصميمه في المقام الأول للإشارة السلسلة الميكانيكية:

مستشعر ميكانيكي / مسبار: مجهز بذراع ميكانيكية قابلة للتحرك. أثناء التشغيل ، تستقر الذراع مباشرة على سلك الإشارة أو الحافة.تحرك الذراع صعودا وهبوطا يتحول إلى إشارة كهربائيةهذه هي الطريقة الأكثر كلاسيكية وموثوقية للتسوية ، وهي مناسبة بشكل خاص للمشاريع التي تتطلب دقة عالية.

جهاز استشعار بالموجات فوق الصوتية بدون اتصال: يقيس المسافة من جهاز الاستشعار إلى سطح الطريق المرجعي (على سبيل المثال السطح الموجود) عن طريق إرسال واستقبال موجات بالموجات فوق الصوتية.هذه الطريقة لا تتطلب إعداد سلك مادي، مما يجعل الإعداد أسرع، ولكن دقة وقدرته ضد التدخل قد تكون أقل قليلا من النوع الميكانيكي.

"جهاز تحكم سلسلة" يمكن أن يشير إلى وحدة التحكم بأكملها التي تدمج وظيفة استقبال ومعالجة الإشارات من المستشعر الميكانيكي.

3الموقع

عادة ما يتم تركيب المستشعر على الجانب الأيسر أو اليمنى أو الطرفين الأمامية / الخلفية من إطار المسار (أو الجسم) باستخدام دعامة تركيب مستشعر مخصصة.يجب أن يضمن موقع التثبيت أنه يمكن أن يتصل بشكل مستقر بالمرجع (حبل الأسلاك أو سطح الطريق).
